DESAIN RANGKA BATANG DENGAN SAP 2000 3D

soal rangka batang kuda-kuda rumah sederhana (masih melanjutkan pembahasan yang lalu)

Jarak antar kuda-kuda             =  3 meter

Sudut kemiringan

                                    Tan α = 0,7/0,825

                                    Tan α = 0.848

                                           α = 40.31

Penutup atap                           = galvalum

Berat penutup atap                  = 12 kg/m²

Perhitungan Beban :

Beban Mati

Beban penutup atap galvalum 12 kg/m² x 1,08 m      = 12,96 kg/m

Berat instalasi ME       25 kg /1.08 m                       = 23.15 kg/m

Total Berat beban Mati                                           = 36.1 kg/m    = 0.0361 ton/m

BEBAN MATI (LINE INFORMATION)

BEBAN MATI (VISUALISASI GAMBAR)

Beban Hidup :

Berat pekerja disetiap joint                                        = 100 kg

Berat air hujan = 40-0,8 . α = 40 – 0,8 x 40.31           = 7.752 kg

Berat beban hidup total                                             = 107,752 kg

BEBAN HIDUP (LINE INFORMATION)

BEBAN HIDUP (VISUALISASI GAMBAR)

Beban Angin

Tekanan angin di luar daerah pantai                                       = 25 kg/m²

Sudut kemiringan kuda kuda                                                  = 40.31

Koefisien angin tekan = 0,02 α – 0,4 = 0,02 x 40.31 -0,4      = 0,4062

Koefisien angin hisap                                                              = -0,4

Angin tekan (Q_T)             = L_{jrk. Antar  gording} x B _{antar kk} x Koef _tekan x q_w

                                      = 1.08 x 3 x 0,4062 x 25

                                      = 32.9022 kg

Beban Angin Vertikal       = Q_T x cos α

                                      = 32.9022 x cos 40.31= 25.09 kg

Beban Angin horisontal    = Q_T x sin α

                                      = 32.9022 x sin 40.31= 21.28 kg

Angin hisap (Q_H)             = L_{jrk. Antar  gording} x B _{antar kk} x Koef _tekan x q_w

                                      = 1.08 x 3 x 0,4 x 25 = 32.4 kg

Beban angin vertikal         = Q_H x cos α

                                      = 32.4  x cos 40.31 = 24.71 kg

Beban Angin horisontal     = Q_H x sin α

                                      = 32.4   x sin 40.31 = 20.96 k

ANGIN TEKAN KANAN

ANGIN HISAB KANAN

ANGIN TEKAN KIRI

ANGIN HISAB KANAN

BEBAN ANGIN (VISUALISASI GAMBAR)

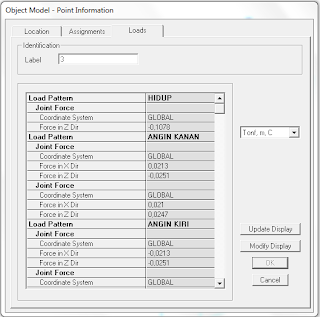

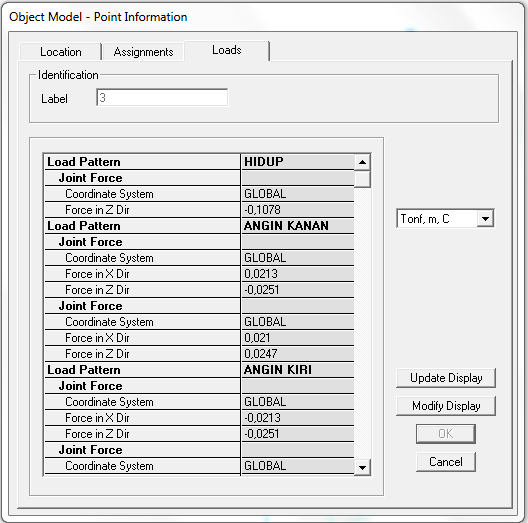

BEBAN ANGIN (LINE INFORMATION)

Setelah semua data input telah dimasukkan dengan benar, maka kita tinggal me-run program dan akan langsung dapat melihat hasil nya.....

GAYA BATANG

DIMENSI BATANG DAN DEFORMASI

MOMEN DAN REAKSI PERLETAKAN
